Ⅰ. 가공속도 향상기능

1. Quick Insert Changer(QIC) 장치
소구경 전용 Bush에 의해 가공능률 및 Hole품질 향상을 도모합니다.
대경 Bush와 소경 전용 Bush가 프로그램에 의해 Ø0.3을 기준으로 자동교환되며 Drill Bit의 교환시간은 기존방식과 동일합니다.

Ⅱ. Drill Bit 교환 및 확인기능

1. Cassette type high speed ADC
하나의 Cassette에 Drill bit 50개(ND-6Ni series)를 삽입할 수 있는 고속 Cassette type drill bit 교환장치
플라스틱 cassette, 플라스틱 post에 의해 취급이 용이함.
칼라 포스트를 사용해 포스트색에 의한 관리도 용이함.
최대 250종까지(기종에 따라 다름) 관리가 가능 함.

2. Drill bit 높이 확인기능
3. 배출전 Drill bit 높이 확인기능
4. Drill bit 배출 확인기능
5. Drill bit 경 검출기능
6. Drill bit Run-out 검출기능

Ⅲ. 기판 가공 시 관리기능

1. Z축 자동원점 보정기능
Drill bit 장착 후 Bit 선단 높이를 측정해 그 오차분을 기판가공시 개시점(R점)을 보정해 가공합니다.

2. 자동R점 설정기능
가공 프로그램의 첫번째 Hole에서 가공이 되는 윗면 높이를 검출해 검출한 윗면에서 일정한 거리만을 둔 위치를 R점으로 설정합니다.

3. R점기능
지정된 범위의 외측에서 통상의 R점과는 달리 독립된 R점을 설정할수 있습니다.

4. Blind Hole기능
기판표면에 대해 Drill bit 선단위치를 자동측정해 기판표면에서 Hole깊이를 고정밀도로 가공합니다.

Ⅳ. 자동화 보조기능

1. Schedule 기능
CNC장치에 설정된 가공 Schedule에 응답해 복수의 가공프로그램을 연속 가공합니다.
가공중에 다음가공 이후의 프로그램 등록이 가능합니다.

2. Tool Error후의 자동 실행기능
Tool Error(높이, 경, 파손 등) 발생 시에 자동적으로 Tool교환 또는 Error 발생축을 무효화하여 가공을 실행합니다.

3. 이력표시기능
가공정보, NC상태, 조작기록 등의 이력데이터를 Hard disk에 보존합니다.
기록된 테이타는 CNC화면에서 확인할수 있습니다.

4. Drill bit 파손 검출장치
독자적인 절분검출 방식으로 장시간에 걸쳐 신뢰성을 유지할수 있습니다.

5. Pin Clamp 장치
독자적인 기구에 의해 기준핀을 강력하게 잡아줍니다.

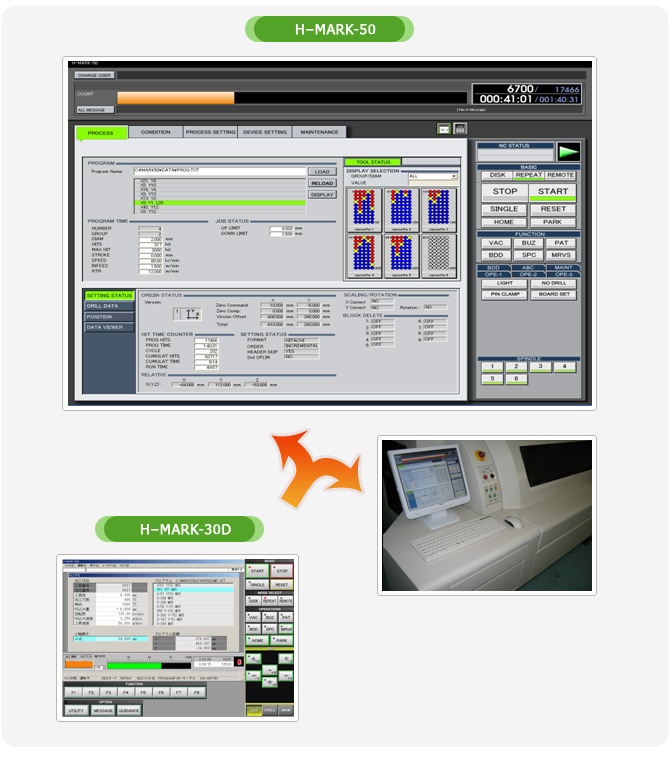

H-Mark 500 사양


No	ITEM		H-MARK-30D	H-MARK-50D
1	CNC PART	CPU	IBM-PC/AT COMPATIBLE PC	IBM-PC/AT COMPATIBLE PC
		MEMORY	128M BYTES	512M BYTES
		HARD DISK	20G BYTES	40G BYTES
		FLOPPY DISK	3.5" (2HD) 1DRIVE	3.5" (2HD) 1DRIVE
		USB PORT	-	2PORT
		LCD DISPLAY	GUI (1024*768)	GUI (1024*1024)
		OPERATION	KEYBOARD & MOUSE	KEYBOARD & MOUSE
2	SOFTWARE	OS	MS-Windows 2000	MS-Windows XP

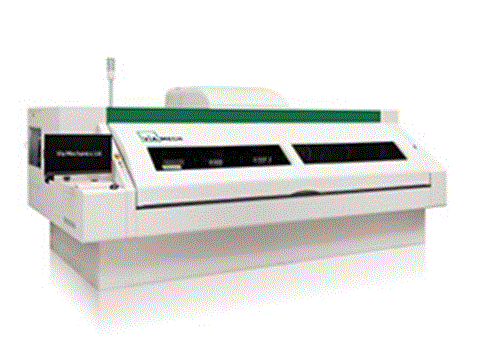

ND-6A Series

비아메카닉스 자사 코어기술로 이룩한 고품질, 고성능 PCB Drilling Machine으로, 자동차 전장 고주파 반도체 기판 등 다양한 제품군 생산에 적합한 World Best Selling 제품입니다.

Drill Diameter: 0.1 ~ 6.35mm

Spindle Speed: 160, 200krpm

■ ND-6MA, 6QA / Primary Specification

Product Type	ND-6A2226
CNC System	MARK-55N
Number of Stations	6 Stations
Max. Drilling Area	660mm x 560mm (26.0inch x 22.0inch)
Spindle Type	H916F: 15,000 ~ 160,000min-1
Number of ADC	300pcs(50pcs. Magazine*6)
X, Y axis Positioning Accuracy	±0.004mm
Drilling Accuracy	±0.015mm

ND-6MA, 6QA / Option Function

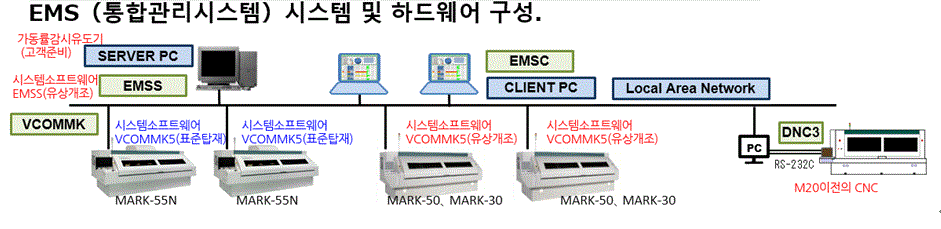

스핀들 보호기능, ADC 보호기능. BHM Function, EMS SYSTEM

ND-6JA Series

대형 기판 프로세싱을 통해 생산비용의 절감 및 고다층 기판 및 다중패턴 양산 가능 모델 대형 Body 및 고강성 구조로 서보 제어 및 역학적 통합설계로 고속, 고정밀 공정에 적합 한 장비입니다.

Drill Diameter: 0.075 ~ 4.0mm

Spindle Speed: 300, 350krpm

ND-6JA/Primary specification

Product Type	ND-6JA2528	ND-6JA2540
CNC System	MARK-55N
Number of Stations	6 Stations
Max. Drilling Area	725mm x 635mm(28.5inch x 25.0inch)	1000mm x 635mm(240inch x 25.0inch)
Spindle Type	H930Z(Φ3.175mm Shank)	UH35Z(Φ2mm Shank)
Spindle Speed	H916: 15,000 ~ 160,000min-1
Number of ADC	300pcs(50pcs. Magazine*6)
X, Y axis Positioning Accuracy	±0.004mm
Drilling Accuracy	±0.015mm

ND-6JA/Option Function
ND-6A Type과 동일합니다.

ND-6MA, 6QA Series

스핀들 에어베어링 기술을 활용한 선형 모터 및 2축 가이드 시스템을 통해 고속 및 고정도 드릴링 공정 XYZ축 서보제어 기술을 활용하여 생산성을 높인 효율적 기능을 표준탑재한 고속가공기

Drill Diameter: 0.075 ~ 4.0mm

Spindle Speed: 300, 350krpm

ND-6MA, 6QA / Primary Specification

Product Type	ND-6MA2126	ND-6QA2126
CNC System	MARK-55N	MARK-55N
Number of Stations	6 Stations
Max. Drilling Area	538 x 670mm (21 * 26inch)
Spindle Type	H930Z(Φ3.175mm Shank)	UH35Z(Φ2mm Shank)
Spindle Speed	20,000 ~ 300,000 min⁻¹	30,000 ~ 350,000 min⁻¹
Number of ADC	250 kinds 250 tools / axle	300 kinds 1050 tools / axle
X, Y axis Positioning Accuracy	±0.004mm
Drilling Accuracy	±0.015mm

ND-6MA, 6QA / Option Function
ND-6A Type과 동일합니다.

ND-1A Series

풍부한 프로그램으로 고정밀 제품부터 R&D 제품까지 대응하는 다품종, 소량생산 다기능 단축 홀 가공기로 비전시스템 탑재로 XYθ의 보정가공 및 백드릴, 플립 가공 등 고정밀 가공에 대응 가능한 장비

Drill Diameter: 0.1 ~ 6.35mm

Spindle Speed: 160, 200krpm

ND-1A/Primary specification

Product Type	ND-1A221	ND-1A281
CNC System	MARK-55N
Number of Stations	1 Stations
Max. Drilling Area	570*700mm (22.0inch x 28.0inch)	735*820mm (29.0inch x 32.3inch)
Spindle Type	H916: 15,000 ~ 160,000min-1	H920: 20,000 ~ 200,000min-1
Number of ADC	300pcs(50pcs*6)
X, Y axis Positioning Accuracy	±0.004mm
Drilling Accuracy	±0.015mm	±0.018mm
